一、概述
ZS、ZSH系列圓柱齒輪減速機久經考驗，價廉物美，廣泛用于礦山、起重、運輸、冶金、輕紡、化工、機械等行業。主要型號有：ZQ（JZQ）型、ZQH型、ZQA型、ZQD型、ZD（ZDH）型、ZL（ZLH）型、ZS（ZSH）型、ZSC,ZSC（A）型、ZSC（D）、LC、YTC、WD,WS,A型蝸輪蝸桿減速器。
二、性能說明
ZQ型的裝配型式及外型安裝尺寸與JZQ型相同。JZQH型減速機是在JZQ型減速機的基礎上將漸開線圓柱齒輪換成圓弧圓柱齒輪，具有噪聲低，使用壽命長，輸出轉矩大等優點。用戶超大功率可選項用本型號減速機，但JZQH型減速機與JZQ型減速機傳動比有差異，切不可混用，以免混用時產生不同步。（如大型雙軌行車或同步絞車等）。圓柱齒輪減速機，
JZQA減速機是在JZQ基礎上改進的，為提高齒輪承載能力，齒輪采用35CrMo,齒軸采用42CrMo，其它尺寸不變，便于替代。
ZQ系列圓柱齒輪減速機型號有：ZQ250 ZQ350 ，ZQ400、 ZQ500 ZQ650、 ZQ850、 ZQ1000 .
ZQ,JZQ主要速比：8.23 10.35 12.64 15.75 20.49 23.34 31.5 40.17 48.57
ZQD大速比：317.28 291.19 265.71 243.86 223.8 191.22 163.38 141.73 121.1 92.21 81.7 65.54

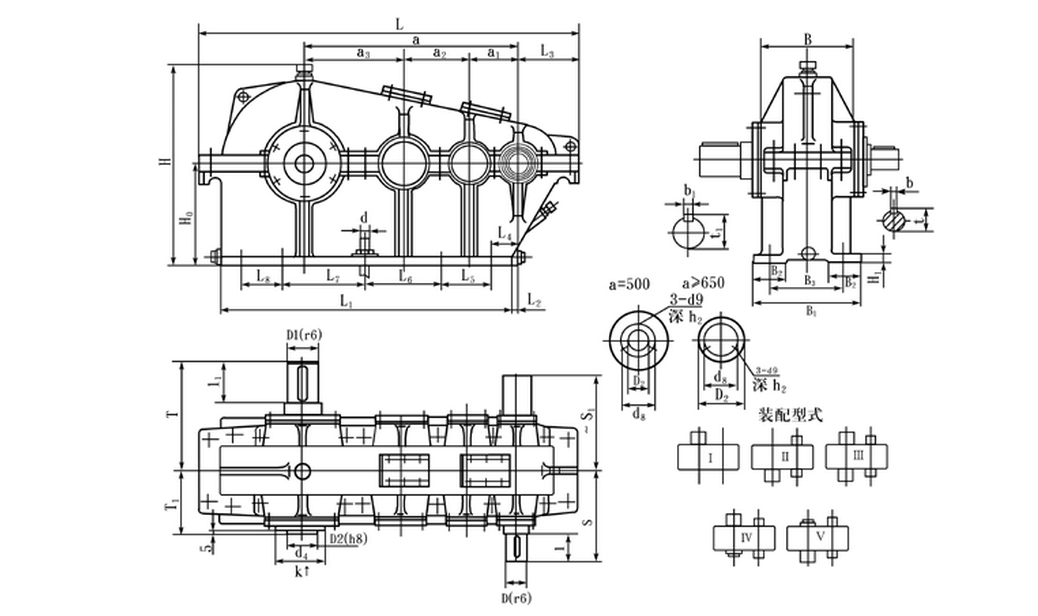

三、外形安裝方式圖：
了解詳細規格及基本參數詳情請點擊支持與下載
ZS（H）型減速器傳動比
| 速比 | 電機轉速 | 50 | 56 | 63 | 71 | 80 | 90 | 100 | 112 | 125 | 140 | 160 | 180 | 200 | 224 | 250 | 280 |
| 型號 | 工作類型 |
n1=1000（轉/分） |
|||||||||||||||
| ZS50 | 中型 | 6.46 | 5.75 | 5.06 | 5.06 | 4.41 | 3.81 | 3.28 | 2.82 | 2.65 | 2.37 | 2.12 | 1.89 | 1.67 | 1.39 | 1.24 | 1.10 |
| 連續型 | 3.70 | 3.30 | 2.96 | 2.65 | 2.32 | 2.06 | 1.86 | 1.66 | 1.37 | 1.23 | 1.09 | 0.973 | 0.864 | 0.718 | 0.637 | 0.567 | |
| ZS65 | 中型 | 12.5 | 11.1 | 9.98 | 8.92 | 7.81 | 6.69 | 6.25 | 5.59 | 4.58 | 4.10 | 3.66 | 3.26 | 2.89 | 2.4 | 2.13 | 1.90 |
| 連續型 | 6.38 | 5.70 | 5.11 | 4.57 | 4.00 | 3.56 | 3.2 | 2.86 | 2.36 | 2.12 | 1.89 | 1.68 | 1.49 | 1.24 | 1.10 | 0.979 | |
| ZS75 | 中型 | 19.7 | 17.6 | 15.8 | 14.1 | 12.4 | 11.0 | 9.92 | 8.86 | 7.26 | 6.51 | 5.81 | 5.17 | 4.59 | 3.82 | 3.39 | 3.01 |
| 連續型 | 10.1 | 9.04 | 8.11 | 7.25 | 6.35 | 5.65 | 5.09 | 4.45 | 3.75 | 3.36 | 3.00 | 2.67 | 2.37 | 1.97 | 1.75 | 1.55 | |
| ZS82.5 | 中型 | 29.4 | 26.3 | 23.6 | 21.1 | 18.5 | 16.4 | 14.8 | 13.2 | 10.8 | 9.71 | 8.67 | 7.71 | 6.85 | 5.7 | 5.06 | 4.49 |
| 連續型 | 15.1 | 13.5 | 12.1 | 10.8 | 9.47 | 8.42 | 7.58 | 6.78 | 5.59 | 5.01 | 4.47 | 3.98 | 3.53 | 2.94 | 2.21 | 2.32 | |
| ZS95 | 中型 | 41.8 | 37.4 | 33.6 | 30.0 | 26.3 | 23.4 | 21.1 | 18.8 | 15.4 | 13.8 | 12.3 | 11.0 | 9.75 | 8.11 | 7.2 | 6.40 |
| 連續型 | 21.4 | 19.2 | 17.2 | 15.4 | 13.5 | 12.0 | 10.8 | 9.64 | 7.59 | 7.13 | 6.37 | 5.66 | 5.03 | 4.18 | 3.71 | 3.30 | |
| ZS110 | 中型 | 57.3 | 51.3 | 46 | 41.1 | 36 | 32.1 | 28.9 | 25.8 | 21.1 | 18.9 | 16.9 | 15.1 | 13.4 | 11.1 | 9.87 | 8.77 |
| 連續型 | 29.4 | 26.3 | 23.6 | 21.1 | 18.5 | 16.4 | 14.8 | 13.2 | 10.9 | 9.78 | 8.73 | 7.77 | 6.90 | 5.73 | 5.09 | 4.53 | |
| ZS125 | 中型 | 84 | 84.2 | 74.4 | 70.9 | 62.1 | 55.3 | 48.9 | 42.7 | 36.5 | 32.7 | 29.2 | 26.0 | 23.1 | 19.2 | 17.0 | 15.2 |
| 連續型 | 50.6 | 45.3 | 40.6 | 36.3 | 31.8 | 28.3 | 25.5 | 22.8 | 18.8 | 16.9 | 15.1 | 13.4 | 11.9 | 9.9 | 8.79 | 7.82 | |
| ZS145 | 中型 | 156 | 140 | 126 | 112 | 98.5 | 87.7 | 79 | 70.6 | 57.8 | 51.9 | 46.4 | 41.2 | 36.6 | 30.5 | 27.0 | 24.1 |
| 連續型 | 80.1 | 71.7 | 64.4 | 57.6 | 50.5 | 44.9 | 40.5 | 36.2 | 29.8 | 26.8 | 23.9 | 21.3 | 18.9 | 15.7 | 4.0 | 12.4 | |
| ZS165 | 中型 | 233 | 208 | 187 | 167 | 147 | 131 | 118 | 105 | 86.2 | 77.4 | 69.1 | 61.5 | 54.6 | 45.4 | 40.3 | 35.9 |
| 連續型 | 119 | 107 | 95.8 | 85.7 | 75.2 | 66.9 | 60.3 | 53.9 | 44.5 | 39.9 | 35.7 | 31.7 | 28.22 | 23.4 | 20.8 | 18.5 | |
ZS（H）型減速傳動比
|
速比 |
電機轉速 |
50 |
56 |
63 |
71 |
80 |
90 |
100 |
112 |
125 |
140 |
160 |
180 |
200 |
224 |
250 |
280 |
|
型號 |
工作類型 |
n1=1000（轉/分） |
|||||||||||||||
|
ZS50 |
中型 |
8.54 |
7.62 |
6.72 |
6.72 |
5.86 |
5.08 |
4.38 |
3.81 |
3.81 |
3.56 |
3.18 |
2.69 |
2.51 |
2.09 |
1.85 |
1.65 |
|
連續型 |
5.53 |
4.94 |
4.43 |
3.96 |
3.47 |
3.09 |
2.78 |
2.48 |
2.05 |
1.84 |
1.64 |
1.46 |
1.29 |
1.08 |
0.955 |
0.849 |
|
|
ZS65 |
中型 |
18.6 |
16.6 |
14.9 |
13.3 |
11.7 |
10.4 |
9.36 |
8.36 |
6.85 |
6.14 |
5.49 |
4.88 |
4.33 |
3.60 |
3.20 |
2.84 |
|
連續型 |
9.53 |
8.52 |
7.64 |
6.83 |
5.99 |
5.32 |
4.8 |
4.29 |
3.53 |
3.17 |
2.83 |
2.52 |
2.23 |
1.86 |
1.65 |
1.47 |
|
|
ZS75 |
中型 |
27.8 |
24.9 |
22.0 |
21.1 |
18.5 |
16.5 |
14.4 |
4.29 |
10.9 |
9.75 |
8.71 |
7.74 |
6.87 |
5.72 |
5.08 |
4.51 |
|
連續型 |
15.1 |
13.5 |
12.1 |
10.8 |
9.49 |
8.45 |
7.61 |
6.80 |
5.61 |
5.03 |
4.49 |
4.00 |
3.55 |
2.95 |
2.62 |
2.33 |
|
|
ZS82.5 |
中型 |
40.7 |
37.8 |
34.4 |
31.2 |
27.6 |
24.6 |
22.1 |
19.8 |
16.2 |
14.5 |
13.0 |
11.6 |
10.3 |
8.85 |
7.57 |
6.73 |
|
連續型 |
22.5 |
20.1 |
18.1 |
16.1 |
14.1 |
12.6 |
11.3 |
10.1 |
8.36 |
7.5 |
6.70 |
5.96 |
5.29 |
4.40 |
3.91 |
3.47 |
|
|
ZS95 |
中型 |
62.3 |
55.8 |
50.1 |
44.8 |
39.3 |
34.9 |
31.5 |
28.1 |
23.1 |
20.7 |
18.5 |
16.4 |
14.6 |
12.1 |
10.8 |
9.59 |
|
連續型 |
31.9 |
28.6 |
25.7 |
22.9 |
20.1 |
17.9 |
16.1 |
14.4 |
11.9 |
10.7 |
9.53 |
8.48 |
7.53 |
6.26 |
5.56 |
4.59 |
|
|
ZS110 |
中型 |
85.3 |
76.4 |
68.6 |
61.3 |
53.8 |
47.9 |
43.1 |
38.6 |
31.6 |
28.3 |
25.3 |
22.5 |
20.0 |
16.6 |
14.8 |
13.1 |
|
連續型 |
43.7 |
39.1 |
35.1 |
31.4 |
27.6 |
24.5 |
22.1 |
19.8 |
16.3 |
14.6 |
13.1 |
11.6 |
103 |
8.59 |
7.63 |
6.78 |
|
|
ZS125 |
中型 |
121 |
108 |
96.2 |
96.2 |
84.5 |
73.7 |
63.9 |
56.0 |
54.5 |
48.9 |
43.7 |
38.9 |
34.5 |
28.7 |
25.5 |
22.7 |
|
連續型 |
75.2 |
67.3 |
60.2 |
54.1 |
47.6 |
42.3 |
38.1 |
34.1 |
28.1 |
25.2 |
22.6 |
20.1 |
17.8 |
14.8 |
13.2 |
11.7 |
|
|
ZS145 |
中型 |
220 |
198 |
162 |
162 |
47.6 |
124 |
108 |
94.8 |
86.4 |
77.5 |
69.3 |
61.7 |
54.8 |
45.6 |
40.5 |
36.0 |
|
連續型 |
119 |
107 |
95.7 |
85.7 |
75.2 |
67.0 |
60.4 |
54.0 |
44.6 |
40.0 |
35.8 |
31.8 |
28.3 |
23.5 |
20.9 |
18.6 |
|
|
ZS165 |
中型 |
310 |
290 |
272 |
241 |
218 |
193 |
168 |
140 |
129 |
116 |
103 |
91.9 |
81.7 |
68.0 |
60.4 |
53.7 |
|
連續型 |
177 |
158 |
127 |
127 |
122 |
99.7 |
90.0 |
80.5 |
66.4 |
59.6 |
53.3 |
47.4 |
42.1 |
35.1 |
31.1 |
27.7 |
|
