泰強減速機

一、概述

ZSC(L) ZSC(A)立式圓柱齒輪減速機久經考驗，價廉物美，廣泛用于礦山、起重、運輸、冶金、輕紡、化工、機械等行業。主要型號有：ZQ（JZQ）型、ZQH型、ZQA型、ZQD型、ZD（ZDH）型、ZL（ZLH）型、ZS（ZSH）型、ZSC,ZSC（A）型、ZSC（D）、LC、YTC、WD,WS,A型蝸輪蝸桿減速器。

二、性能說明

ZQ型的裝配型式及外型安裝尺寸與JZQ型相同。JZQH型減速機是在JZQ型減速機的基礎上將漸開線圓柱齒輪換成圓弧圓柱齒輪，具有噪聲低，使用壽命長，輸出轉矩大等優點。用戶超大功率可選項用本型號減速機，但JZQH型減速機與JZQ型減速機傳動比有差異，切不可混用，以免混用時產生不同步。（如大型雙軌行車或同步絞車等）。圓柱齒輪減速機，
JZQA減速機是在JZQ基礎上改進的，為提高齒輪承載能力，齒輪采用35CrMo,齒軸采用42CrMo，其它尺寸不變，便于替代。
ZQ系列圓柱齒輪減速機型號有：ZQ250 ZQ350 ，ZQ400、 ZQ500 ZQ650、 ZQ850、 ZQ1000 .　

ZQ,JZQ主要速比：8.23 10.35 12.64 15.75 20.49 23.34 31.5 40.17 48.57
ZQD大速比：317.28 291.19 265.71 243.86 223.8 191.22 163.38 141.73 121.1 92.21 81.7 65.54

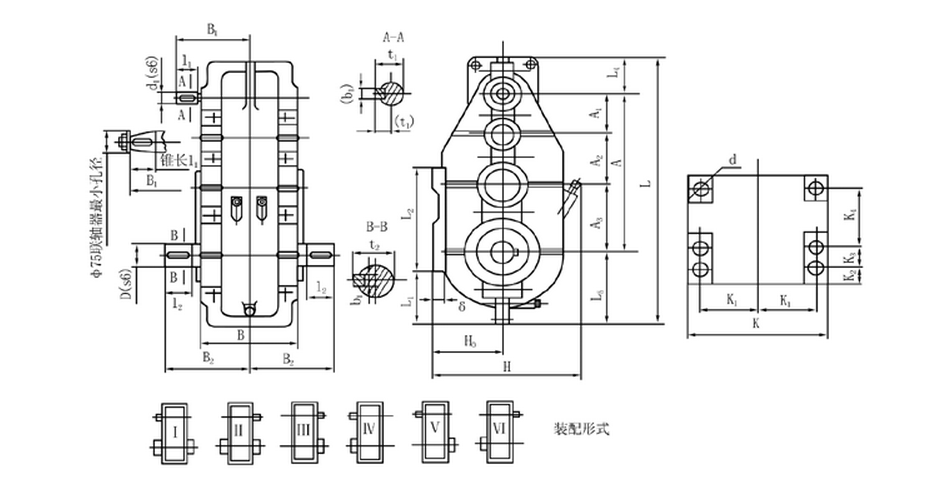

三、外形安裝方式圖：

了解詳細規格及基本參數詳情請點擊支持與下載

型號	中心距				中心高	輪廓尺寸			軸端尺寸										L1	L2	L3	L4	K	h	安裝尺寸							重量
	a	a1	a2	a3	H0	L	B	H	高速軸					低速軸											k1	k2	k3	k4	k5	孔徑	孔徑
	a	a1	a2	a3	H0	L	B	H	d1	L1	B1	b1	t1	D	L2	B2	b2	t2							k1	k2	k3	k4	k5	d	h
ZSC-350	350	87	123	140	130	600	180	282	22	50	145	6	24.5	45	70	170	14	48.2	110	290	152	98	195	25	77.5	42		220	50	21	4	76
ZSC-400	400	90	140	170	150	670	210	210	30	55	170	8	33	65	85	205	18	69	100	340	180	90	230	25	95	25		280	60	21	4	170
ZSC-600	600	150	200	250	235	980	312	312	35	55	220	10	38	80	115	290	24	85	160	410	250	130	340	30	140	30	120	230	85	21	6	297
ZSC-750	750	200	250	300	335	1220	374	653	50 錐度 1：10	110	342	16	（28）	95	145	350	28	101	236	580	336	134	400	35	165	35	120	380	85	25	6	452

傳動比代號參數

傳動比代號	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ
ZSC350	35.1	17.2
ZSC400	22.4	16.4	37.33	49.86		27
ZSC600	77.5	59	46.7	37.9	27.3	31.2	21.15	17.16	14.19
ZSC750	166.86	133.83	54.75	34.4	38.97

型號	傳動代號	ZSC-350		ZSC-400						ZSC-600									ZSC-750
電機轉速	傳動比	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ
電機轉速	工作級別	25.1	17.2	22.4	16.4	37.33	49.86	32.4	27	77.5	59	46.7	37.9	27.3	31.2	21.15	17.16	14.9	166.86	133.87	54.75	34.4	38.97
	M1-M3	1.2	2.5	3.5	5.0	2.1	1.5	2.31	2.73	4.1	5.4	6.9	8.5	12.0	9.78	14.4	17	21.2	2.6	3.3	8.4	10.0	10.0
	M4-M5	1.0	2.2	1.9	2.0	1.4	1.2	1.54	1.82	4.1	5.4	6.9	8.5	12.0	9.78	14.4	17	21.2	2.6	3.3	8.4	10.0	10.0
	M6	0.6	1.1	1.3	1.4	0.9	0.8	0.99	1.17	2.2	2.8	3.2	3.6	4.7	4.14	6.12	7.2	9	2.0	2.5	5.3	7.5	6.6
	M1-M3	1.5	3.1	4.5	6.2	2.8	1.9	3.08	3.64	5.2	6.8	8.7	10.5	15.0	12.1	17.9	21	26.3	3.3	4.1	10.4	12.5	12.5
	M4-M5	1.3	2.2	2.1	2.3	1.4	1.2	1.54	1.82	5.2	6.8	8.2	10.5	13.0	12.1	17.9	21	26.3	3.3	4.1	10.4	12.5	12.5
	M6	0.7	1.2	1.4	1.7	0.9	0.8	0.99	1.17	2.3	2.8	8.2	4.1	5.2	4.72	6.97	8.2	10.2	2.4	3.0	5.5	9.5	7.0
	M1-M3	2.1	4.2	6.0	8.4	3.8	2.5	4.18	4.93	7.0	9.2	11.5	14.4	20.0	16.6	24.5	28.8	36	4.4	5.6	14.0	16.8	16.8
	M4-M5	1.9	3.0	2.8	3.1	1.8	1.6	1.98	2.34	7.0	9.2	11.5	14.0	18.0	16.1	23.8	28.8	35	4.4	5.6	14.0	16.8	16.8
	M6	0.9	1.5	1.9	2.1	1.2	1.0	1.32	1.56	3.3	3.8	4.6	5.4	7.0	6.21	9.17	10.8	13.5	3.2	4.0	7.6	10.0	9.5
	M1-M3	2.6	5.2	7.5	10.0	4.8	3.1	5.28	6.23	8.7	11.5	14.5	18.0	25.0	20.7	30.6	36	45	5.6	7.0	17.5	21.0	21.0
	M4-M5	2.2	3.5	3.3	3.7	2.4	1.8	2.64	3.12	8.7	11.5	14.0	16.0	21.0	18.4	27.2	32	40	5.6	7.0	17.5	21.0	21.0
	M6	1.1	1.7	2.2	2.6	1.4	1.7	1.54	1.82	3.7	4.6	5.4	6.5	8.3	7.48	11	13	16.2	4.0	4.7	8.7	12.2	11.3
	M1-M3	8.0	6.2	9.0	12.4	5.6	3.8	6.16	7.28	10.4	13.6	17.4	21.0	30.0	25.1	35.7	42	52.5	6.6	8.2	20.8	25.0	25.0
	M4-M5	2.6	4.4	4.2	4.6	2.8	2.4	3.08	3.64	10.4	13.6	16.2	21.0	26.0	25.1	35.7	42	52.5	6.6	8.2	20.8	25.0	25.0
	M6	2.4	2.4	2.8	3.4	1.8	1.6	1.98	2.34	4.6	5.6	6.4	8.2	10.4	9.42	13.9	16.4	20.5	4.8	6.0	11.0	15.0	14.0
