泰興減速機(jī)：油封是一般密封件的習(xí)慣稱謂，簡單地說就是潤滑油的密封。設(shè)備的密封問題始終是困擾正常運(yùn)行和安全的重要因素。

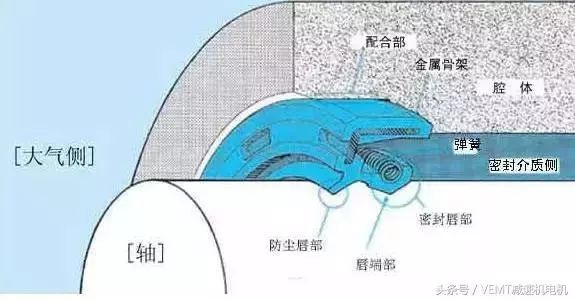

油封的密封機(jī)理涉及兩個因素：

1. 腔體的密封，主要是油封外緣（靜態(tài)部件）在腔體中的定位；

2. 密封唇口與旋轉(zhuǎn)軸表面接觸的動態(tài)密封，這是油封的最重要功能。

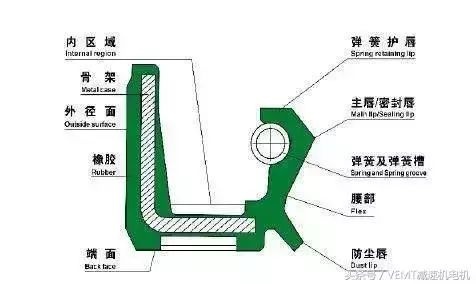

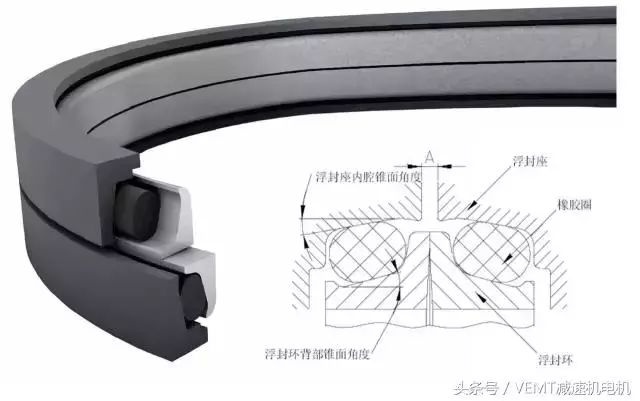

油封的類型多種多樣，在各種形式的油封中以骨架式有簧橡膠油封應(yīng)用最為普遍。

油封是以其唇部極窄的密封接觸面（小于0.5mm）與旋轉(zhuǎn)軸以一定的壓力接觸，并在液體潤滑作用下實現(xiàn)密封，作為彈性體密封件，油封的斷面形狀及箍緊彈簧使唇口對軸具有較好的追隨補(bǔ)償性能，從而能以較小的唇口徑向力獲得良好的密封效果。

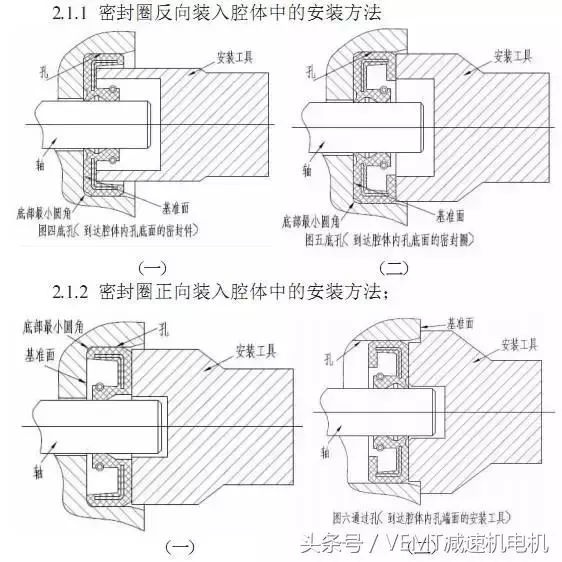

我們接下來以河南佰路悍集團(tuán)的剖分式油封來作為例子講解安裝過程：

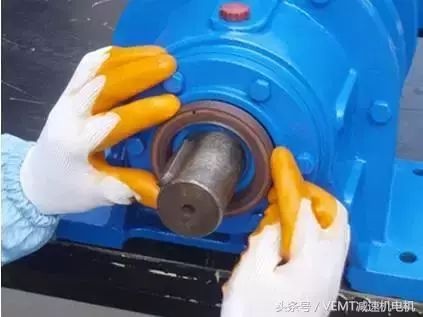

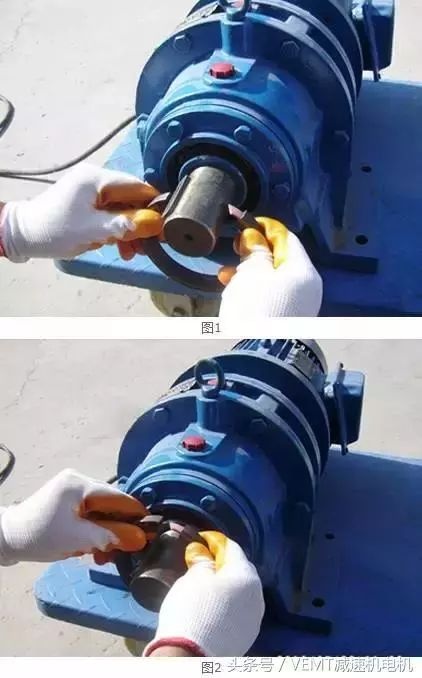

1、先使用油封彈簧面朝向介質(zhì)，再將油封剖分口拉開套在軸上，拉開角度為可通過軸的最小值。

2、將油封一端露出的骨架插入另一端溝槽中吻合好，再將油封貼緊座孔，剖分口朝上。

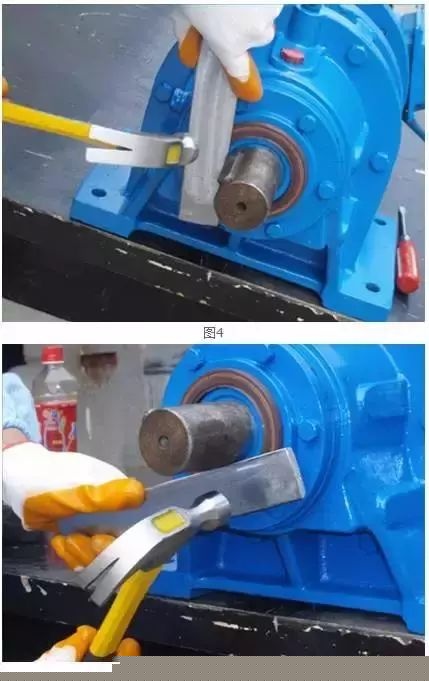

3、從油封剖分口處沿逆時針方向敲擊油封，注意僅融入油封高度的一半裝入座孔，最后裝入部位應(yīng)是剖分口對接處。

4、再次按照同樣的方法將剩余高度的油封全部敲入座孔，速度要均勻，最終確保油封外端面與腔體端面平齊。

首先我們總結(jié)了幾種漏油的常見原因：

（1）裝配原因

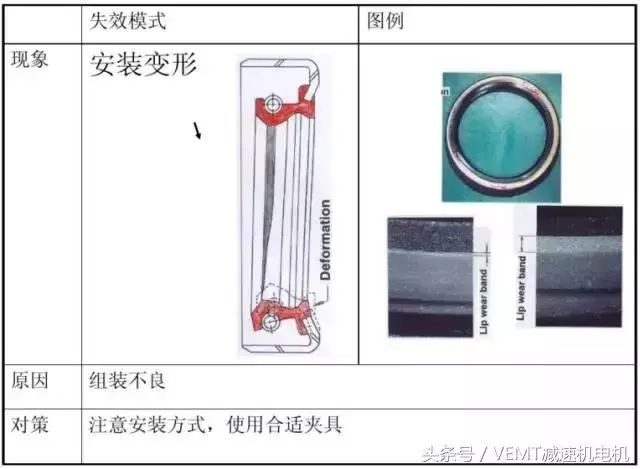

① 由于壓裝工裝原因，導(dǎo)致油封壓裝后變形；

② 在裝配過程中，油封通過螺紋或花鍵，導(dǎo)致唇口處劃傷；

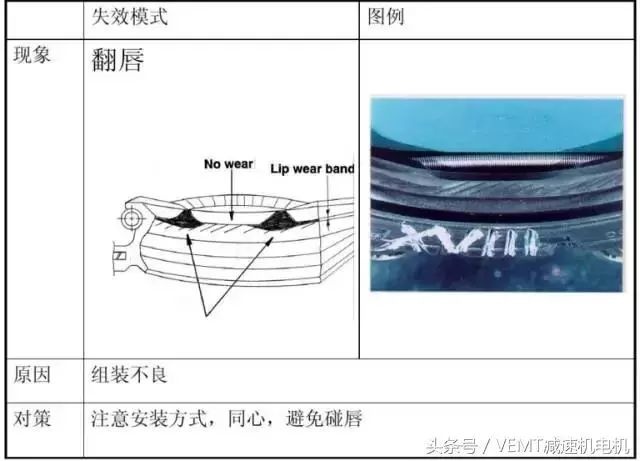

③ 由于油封位粗糙度低，壓裝力過大，導(dǎo)致彈簧失效或唇口翻轉(zhuǎn)。

（2）骨架原因

由于油封彈簧材質(zhì)和制造問題，導(dǎo)致其性能失效。彈簧失效形式為：彈簧過緊或過松，過松時彈簧壓緊力小，無法達(dá)到密封效果，過緊時彈簧壓緊力大，油封與旋轉(zhuǎn)軸之間配合不當(dāng)，導(dǎo)致油封異常磨損，最終發(fā)生漏油。

（3）工作介質(zhì)原因

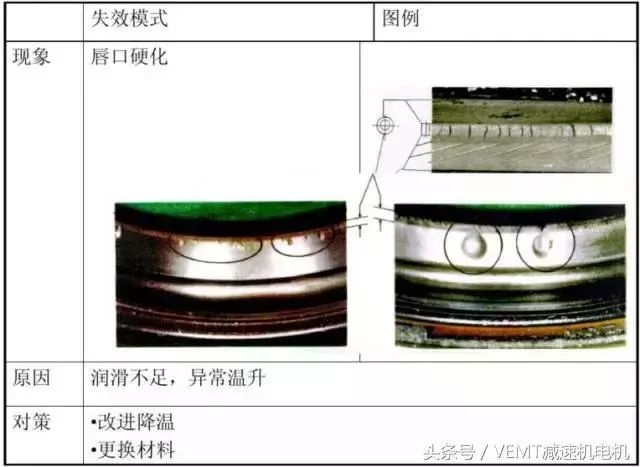

工作介質(zhì)即為油液。油封材料的選擇應(yīng)考慮其與油液的相容性，二者相容性差，會產(chǎn)生唇口溶脹、硬化，軟化、龜裂等，最終發(fā)生漏油。

（4）唇口磨損原因

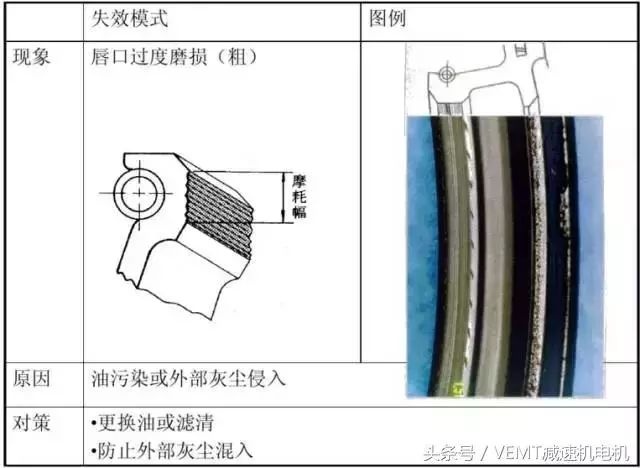

① 清潔度問題：鑄件型砂、機(jī)加工鐵屑、油液雜質(zhì)等，大量積存油封唇口部位，工作時發(fā)生異常磨損；

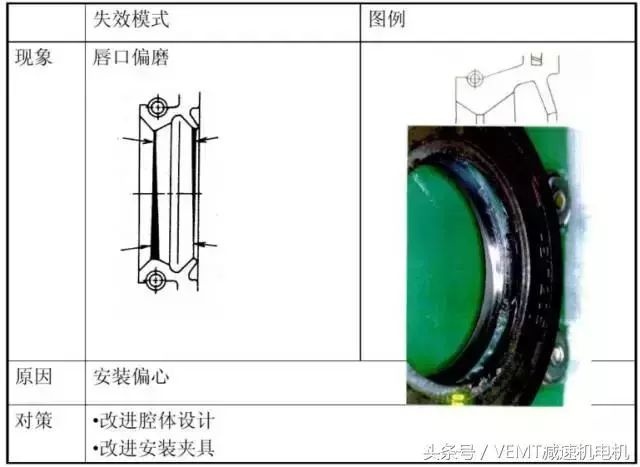

② 油封位與旋轉(zhuǎn)軸不同軸，油封壓裝后發(fā)生偏磨，唇口異常磨損；

③ 油封唇口處鋰基脂潤滑不良，會發(fā)生干摩擦，導(dǎo)致異常磨損。

（5）軸的原因

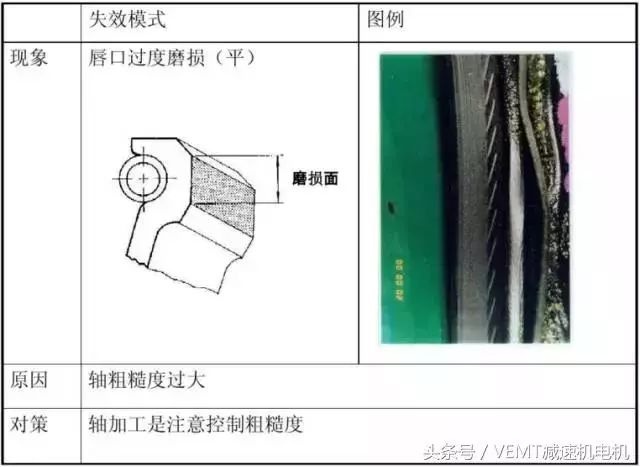

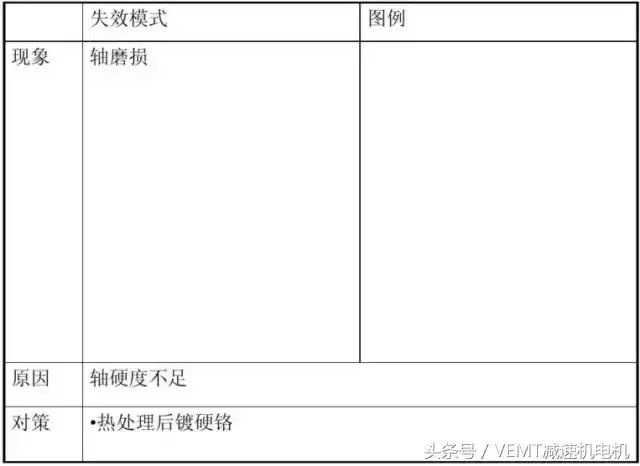

① 旋轉(zhuǎn)軸表面粗糙度、硬度不合理，汽車行業(yè)目前普遍選用粗糙度不低于0.8，與油封配合部位會采用高頻淬火，硬度不低于HRC55；

② 旋轉(zhuǎn)軸表面有缺陷，例如：腐蝕、劃痕、方向性刀痕等。

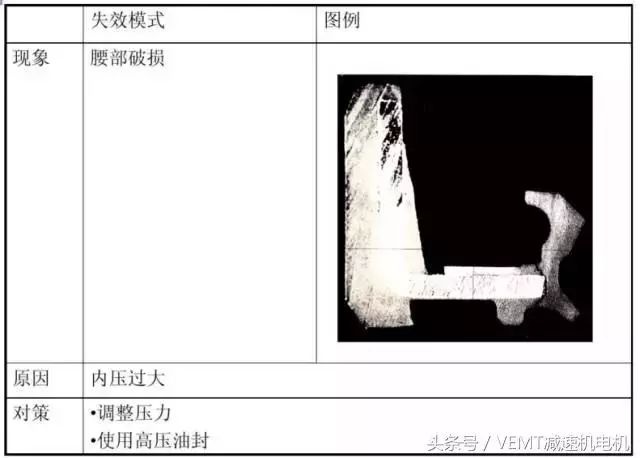

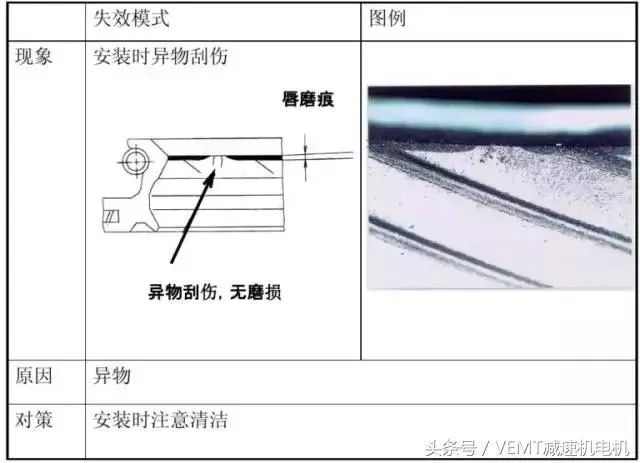

解決方案
